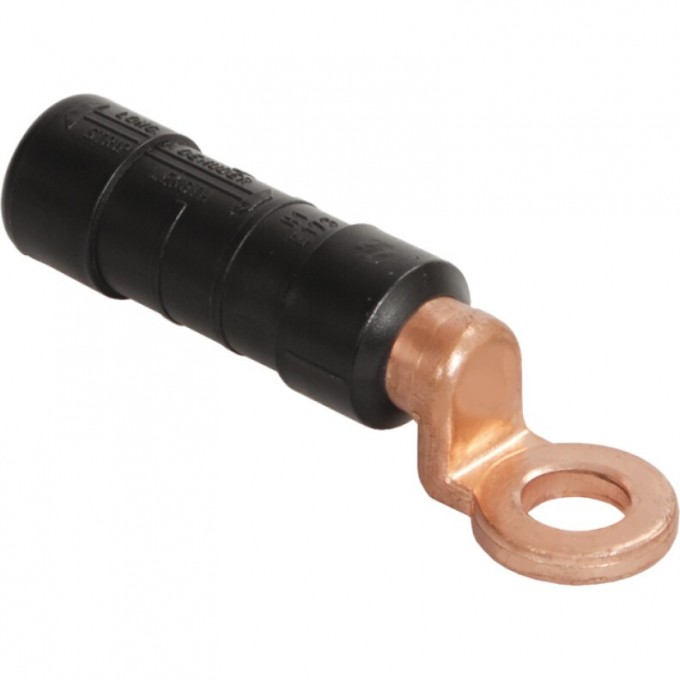

Наконечники герметичные изолированные IEK НИМ 16 (CPTAU 16) - UZA-25-D16
Артикул: UZA-25-D16
590 руб.
Есть в наличии
Доставка вКраснодар
Курьером (3-7 рабочих дней)0 руб.
Почтой России (5-10 рабочих дней)0 руб.
Самовывоз из ПВЗ (3-7 рабочих дней)0 руб.
ХАРАКТЕРИСТИКИ
Герметичные
- Да
Форма поперечного сечения
- Многопроволочная круглая/секторная жила
Материал
- Алюминий / Медь
Срок службы, лет
- не более 40
Гарантийный срок, лет
- 5
Температура эксплуатации
- -50...+60 °C
Номин напряжение
- ≤ 1000 В
Тип
- Наконечники
Вес, кг
- 0,04
Диаметр монтажного отверстия, мм
- 10,5
Стандартное номин поперечное сечение
- 16 мм²
Общ длина, мм
- 74,0
Диаметр отверстия под проводник, мм
- 5,5
Цвет герметизир кольца
- Синий
Тип матрицы для оперсовки гильз
- Е140
Поперечное сечение - алюминий
- 16,0 мм²
ОПИСАНИЕ
Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:- 1200 Н для сечений 16 мм2 и 25 мм2.- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
SmartLine 1.12 - плагин для проектирования линий электропередачи 0,4 кВ
Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.Каждому сечению соответствует определенный цвет герметизирующего кольца.Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.
