Реле IEK в Краснодаре

Реле IEK (ИЭК) переключают цепи управления, контролируют параметры сети и защищают электродвигатели от перегрузки. Раздел включает электротепловые РТИ с диапазонами от 0,4–0,63 до 30–40 А, а также устройства времени, промежуточной коммутации и контроля напряжения для щитовой автоматики.

Модели и серии реле IEK

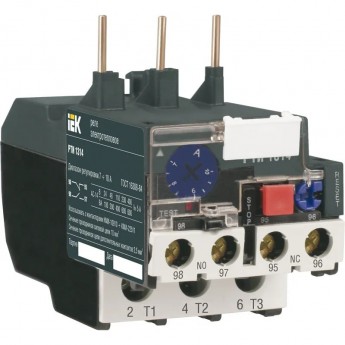

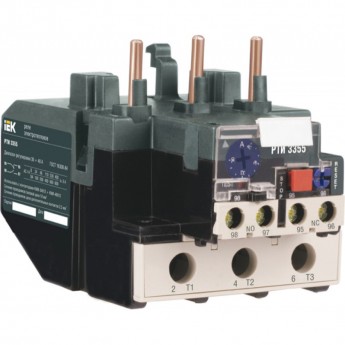

Электротепловые РТИ работают вместе с контактором и реагируют на продолжительный сверхток двигателя. РТИ-1304 настраивается в пределах 0,4–0,63 А, РТИ-1305 — 0,63–1 А, РТИ-1306 — 1–1,6 А, РТИ-1308 — 2,5–4 А. Более крупные РТИ-3353 и РТИ-3355 охватывают 23–32 и 30–40 А. Реле IEK имеют класс расцепления 10 и вспомогательные замыкающий и размыкающий контакты.

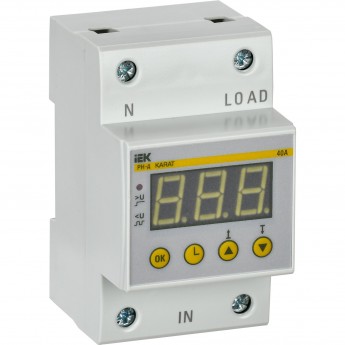

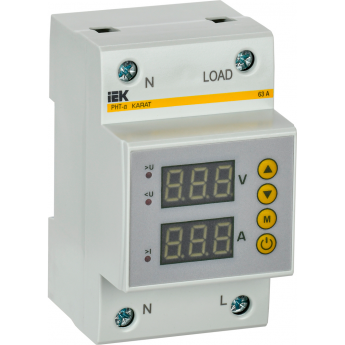

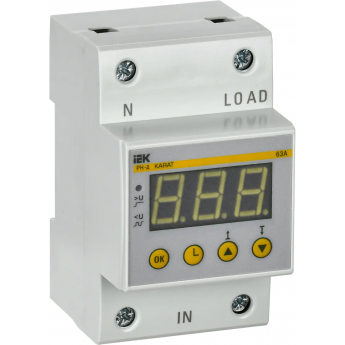

Реле напряжения IEK отключает нагрузку при выходе параметра сети за настроенные границы. Реле контроля напряжения IEK может следить за одной или тремя фазами, а промежуточное реле IEK размножает или гальванически разделяет управляющие контакты. Реле времени IEK создаёт задержку включения, отключения либо циклическую последовательность. Это разные функции, поэтому устройства не заменяют друг друга.

Тепловые РТИ ставят вместе с контактором и настраивают в пределах диапазона под ток двигателя. Промежуточные РЭК размножают управляющие контакты и отделяют цепи управления. Реле контроля напряжения следит за выходом параметров за заданные границы, а устройство времени добавляет выдержку. Назначение аппарата определяет измеряемая величина, способ монтажа и состав выходных контактов.

Как выбрать реле

Для защиты двигателя берут ток его шильдика и выбирают РТИ, в диапазон которого попадает рабочее значение. Уставку настраивают по проекту, учитывая режим запуска и условия эксплуатации. Тепловое реле не отключает короткое замыкание, поэтому цепи всё равно нужен автоматический аппарат или предохранитель.

У реле контроля сети проверяют число фаз, допустимое напряжение, регулируемые пороги, задержку повторного включения и коммутационную способность контакта. Если нагрузка мощнее возможностей встроенного выхода, реле управляет катушкой контактора. Для времени важны диапазон выдержки, диаграмма работы и напряжение питания самого устройства.

Вспомогательные контакты читают по обозначениям НО и НЗ: первый замыкается при срабатывании, второй размыкается. Перед монтажом сопоставляют цоколёвку, ширину на DIN-рейке и сечение проводника. Настройка выполняется после проверки схемы, поскольку одинаковая ручка на корпусе может задавать разные параметры у разных серий.

Диапазон настройки должен охватывать рабочую точку не у самой границы шкалы. Для катушки проверяют род тока и напряжение, для контактов — допустимую нагрузку и категорию применения. Съёмный аппарат согласуют с колодкой по числу выводов и схеме. В защитной цепи отдельно оценивают время срабатывания и возможность ручного возврата.

Реле напряжения настраивают по допустимым пределам оборудования, а задержку повторного включения — по требованиям компрессоров и двигателей. Монтаж выполняют при снятом напряжении, проводники затягивают указанным моментом. Сигнальный контакт можно передать в автоматику, если его электрические параметры подходят входу контроллера. Уставки записывают в документацию щита.

Купить реле IEK с гарантией

Реле подбирают вместе с совместимым контактором, колодкой или защитным аппаратом. В заказе фиксируются диапазон тока, напряжение питания и диаграмма контактов. Оригинальные устройства IEK сопровождаются гарантией производителя, затем комплект направляется по России.

При заказе сопоставляются функция, диапазон, питание катушки и контактная схема. Совместимые колодки и приставки добавляют в тот же комплект, а гарантийные обязательства несёт производитель. Реле отправляются по России с читаемой шкалой и заводской маркировкой.

Реле промежуточное IEK согласуют с колодкой IEK по числу выводов.

Вопросы о реле IEK
