Монтажные шины IEK (ИЭК) распределяют фазу, нейтраль и защитный проводник внутри щита. В каталоге есть соединительные гребёнки PIN на 63 А, кросс-модули ШНК для L и PEN, латунные N, PE и PEN шины на DIN-изоляторах либо с креплением по краям.
Шина соединительная IEK типа PIN имеет три фазы, метровую длину и шаг 18 мм. Она соединяет до 54 модульных устройств при номинале 63 А. Кросс-модули ШНК закрыты корпусом и устанавливаются на DIN-рейку: 2 × 7 и 2 × 15 распределяют L+PEN, а 4 × 7 — три фазы и PEN. Такая конструкция упорядочивает несколько отходящих проводников.
| Тип | Размер или число выводов | Номинальный ток | Крепление | Назначение |
|---|---|---|---|---|
| PIN 3P | 1 м, до 54 аппаратов | 63 А | к клеммам автоматов | фазное соединение |
| ШНК 2 × 7 | 7 выводов на секцию | по карточке | DIN-рейка | L + PEN |
| ШНК 4 × 7 | 4 секции по 7 | по карточке | DIN-рейка | 3L + PEN |
| N 6 × 9 | 8–24 вывода | по исполнению | изолятор или DIN | нейтраль |
| PEN 8 × 12 | 8 выводов | 125 А | по краям | земля и ноль по схеме |

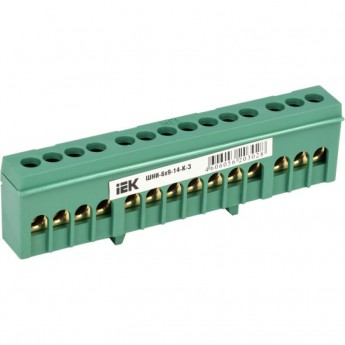

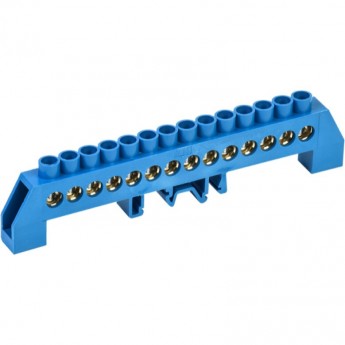

Шина N IEK имеет синий изолятор и служит для нейтральных проводников. Нулевая шина IEK 6 × 9 выпускается на 8, 14 или 24 подключения. Шина PEN IEK объединяет функции защитной и нейтральной проводящей части только там, где это допускает схема. PE-вариант маркируется как защитная земля и устанавливается на жёлтый изолятор.
Гребёнчатая шина соединяет ряд модульных аппаратов без набора отдельных перемычек. Однофазные варианты имеют один полюс, трёхфазные распределяют фазы по повторяющейся последовательности. Штыревые и вилочные выводы подходят к разным клеммам, поэтому форму контакта сверяют с серией автоматов. Нулевая и защитная шины служат разным проводникам и не взаимозаменяются после точки разделения PEN.
Сначала определяют функцию: гребёнка соединяет клеммы модульных аппаратов, кросс-модуль разветвляет питание, N и PE собирают соответствующие проводники. Число отверстий должно покрывать текущие линии и разумный резерв. Сечение шины и номинальный ток выбирают не ниже расчётной нагрузки участка.
Для гребёнки проверяют число фаз, форму контакта PIN или FORK, шаг модулей и совместимость клемм автоматов. Лишнюю длину обрезают только по инструкции и закрывают торцевыми заглушками. Открытая токоведущая часть недопустима. Несовпадающий шаг создаёт механическое напряжение и плохой контакт.
При выборе N, PE или PEN учитывают систему заземления и точку разделения проводников. После разделения PEN нейтраль и защитный проводник не соединяют повторно в отходящих щитах. Размер винтов и допустимое сечение должны подходить всем жилам. Латунную поверхность, момент затяжки и необходимость наконечника проверяют по паспорту.
Длину гребёнки определяют числом подключаемых модулей и шагом аппаратов. Свободные зубцы закрывают торцевыми заглушками или укорачивают шину способом, разрешённым изготовителем. Номинальный ток должен выдерживать расчётную нагрузку всего питаемого ряда. При трёхфазной разводке сохраняют порядок фаз и отмечают начало последовательности на схеме щита.
Кросс-модуль выбирают по числу входов, выходов и допустимому сечению проводников. Прозрачная крышка защищает точки присоединения, но не заменяет оболочку щита. Для PE применяют жёлто-зелёную маркировку, для N — синюю. Каждый проводник заводят в отдельный зажим, если паспорт не разрешает иное соединение.
Шина нулевая IEK получает синюю маркировку, изделия IEK — заводскую.
Комплект формируют из шины, изоляторов, держателей и защитных крышек под конкретный щит. Перед отправкой по России сверяются ток, число выводов и способ монтажа. Фирменная продукция IEK получает заводскую гарантию при применении по назначению.
Гребёнки, кросс-модули и изоляторы комплектуют по однолинейной схеме. До отправки сопоставляются форма зубца, число полюсов и шаг модулей; заводская гарантия действует на оригинальные изделия. Комплект едет по России в упаковке, защищающей шины от изгиба.
Это возможно только при совпадении шага, формы клемм, высоты посадки и допуска производителя. Внешне похожие аппараты могут иметь разные зажимы. Если гребёнка входит с усилием или перекосом, такое соединение применять нельзя.
N проводит рабочий ток нейтрали, PE служит защитным проводником и в нормальном режиме тока не несёт. Их шины имеют разное назначение и маркировку. Место соединения определяется системой заземления и проектом электроустановки.
Корпус закрывает токоведущие части и организует несколько входов и выходов в компактном модуле. Это упрощает распределение питания внутри щита. Доступ к винтам сохраняется для монтажа и проверки момента затяжки соединений.
Считают все действующие отходящие проводники, ввод и резервные линии. Для каждой жилы нужен отдельный допустимый зажим, если документация не разрешает два проводника. Небольшой запас избавляет от установки второй шины при расширении щита.
